Trong bất kỳ hệ thống giàn giáo nào, dù là giàn giáo khung (chữ H), giàn giáo nêm hay giàn giáo Ringlock, thì phụ kiện kết nối chính là những "khớp xương" đảm bảo sự liên kết chặt chẽ giữa các bộ phận. Nếu khung giàn giáo là "bộ xương" thì phụ kiện kết nối chính là "dây chằng" giữ cho toàn bộ hệ thống vững chắc, an toàn trước mọi tác động của tải trọng và môi trường.
Có ba loại phụ kiện kết nối không thể thiếu trong hầu hết các hệ giàn giáo: chốt, măng sắt và ty ren. Mỗi loại có cấu tạo và chức năng riêng, nhưng đều đóng vai trò quan trọng trong việc đảm bảo độ ổn định và an toàn của hệ thống. Bài viết này sẽ phân tích chi tiết từng loại phụ kiện, giúp nhà thầu và kỹ sư hiểu rõ để lựa chọn và sử dụng đúng cách.
Giàn giáo là một hệ thống gồm nhiều cấu kiện liên kết với nhau. Khả năng ổn định không chỉ phụ thuộc vào chất lượng của từng khung mà còn phụ thuộc vào độ chính xác và độ chắc chắn của các mối liên kết.
Một phụ kiện phù hợp có thể giúp:
Kết nối các cấu kiện.
Duy trì vị trí của bộ phận.
Hạn chế xê dịch.
Hỗ trợ điều chỉnh cao độ.
Tạo liên kết giữa các bộ phận theo thiết kế.
Ngược lại, phụ kiện bị cong, nứt, sai kích thước hoặc lắp đặt không đúng có thể làm giảm độ ổn định của hệ thống.
Vì vậy, bên cạnh việc kiểm tra giàn giáo, nhà thầu cũng cần quản lý riêng nhóm phụ kiện kết nối.

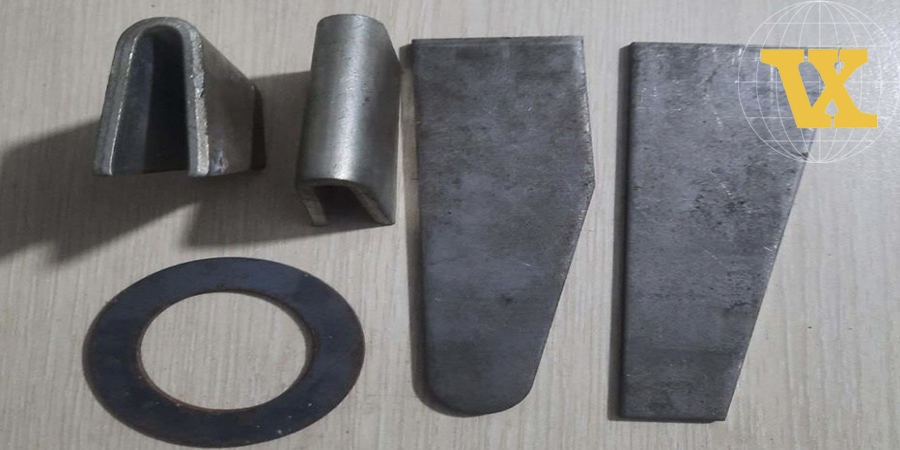

Chốt giàn giáo là một loại phụ kiện nhỏ được sử dụng để liên kết hoặc cố định các bộ phận của hệ giàn giáo, tùy theo cấu tạo của từng hệ thống. Chốt có thể xuất hiện ở nhiều vị trí khác nhau và có thiết kế khác nhau tùy loại giàn giáo.
Chốt nêm (Wedge Pin): Là loại chốt được sử dụng phổ biến trong giàn giáo Ringlock và giàn giáo nêm. Chốt có dạng hình nêm, khi đóng vào lỗ trên đĩa hoa thị sẽ tạo ra liên kết cực kỳ chắc chắn.
Chốt khóa (Lock Pin): Dùng để khóa các khớp nối, thường có chốt hãm hoặc vòng đệm để giữ cố định.
Chốt liên kết: Dùng để liên kết các thanh giằng với khung giàn giáo.
Cố định liên kết: Chốt giữ cho các bộ phận giàn giáo không bị xê dịch, tuột ra trong quá trình sử dụng.
Truyền tải trọng: Chốt giúp truyền tải trọng từ bộ phận này sang bộ phận khác một cách hiệu quả.
Đảm bảo an toàn: Một hệ thống giàn giáo thiếu chốt hoặc chốt bị lỏng có thể dẫn đến sập đổ, gây tai nạn nghiêm trọng.
Kiểm tra chất lượng: Chốt phải được làm từ thép cứng, không bị cong, gãy hoặc rỉ sét nặng.
Đóng chốt đúng cách: Sử dụng búa cao su hoặc búa nhựa để đóng chốt, tránh làm biến dạng chốt.
Kiểm tra định kỳ: Thường xuyên kiểm tra chốt để phát hiện sớm hư hỏng, thay thế kịp thời.

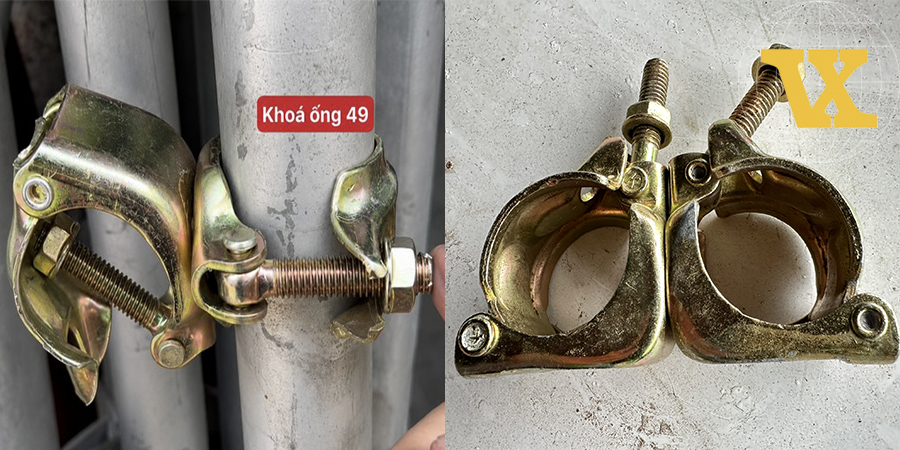

Măng sắt giàn giáo (còn gọi là khóa giàn giáo, cùm giàn giáo, clamp) là phụ kiện dùng để liên kết các ống thép với nhau trong hệ giàn giáo ống rời. Măng sắt thường có cấu tạo gồm hai nửa vòng tròn được siết chặt bằng bu lông, cho phép kẹp chặt các ống thép ở nhiều góc độ khác nhau.
Măng sắt cố định (Khóa tĩnh): Chỉ cho phép liên kết các ống thép ở góc 90 độ. Dùng để tạo các khung vuông góc.
Măng sắt xoay (Khóa xoay): Cho phép liên kết các ống thép ở bất kỳ góc độ nào từ 0 đến 360 độ. Rất linh hoạt trong thi công.
Măng sắt nối: Dùng để nối dài các ống thép.
Liên kết ống thép: Măng sắt giúp kẹp chặt và cố định các ống thép với nhau, tạo thành hệ khung vững chắc.
Tạo khung linh hoạt: Nhờ măng sắt xoay, có thể tạo ra các khung giàn giáo với nhiều hình dạng và góc độ khác nhau.
Tăng khả năng chịu lực: Măng sắt chất lượng cao giúp liên kết chắc chắn, tăng khả năng chịu lực của toàn hệ thống.
Chọn đúng loại: Xác định rõ nhu cầu sử dụng (cố định hay xoay) để chọn loại măng sắt phù hợp.
Siết bu lông đúng lực: Siết bu lông đủ chặt để kẹp ống thép nhưng không quá mạnh gây biến dạng ống.
Kiểm tra thường xuyên: Kiểm tra bu lông, đai ốc và tình trạng măng sắt để phát hiện hư hỏng.
Ty ren giàn giáo (còn gọi là ty ren, thanh ren, ống ren) là phụ kiện có dạng thanh thép có ren xoắn, được sử dụng để điều chỉnh chiều cao và tạo liên kết ren trong hệ giàn giáo. Ty ren thường được sử dụng trong các loại kích tăng, cây chống tăng hoặc các bộ phận cần điều chỉnh độ cao.
Ty ren đặc: Được làm từ thép đặc, có độ cứng và khả năng chịu lực cao. Thường dùng cho các kích tăng chịu tải trọng lớn.
Ty ren rỗng: Được làm từ thép ống, nhẹ hơn nhưng vẫn đảm bảo khả năng chịu lực. Thường dùng cho các kích tăng thông thường.
Ty ren có đường kính khác nhau: Phổ biến là Ø32, Ø34, Ø38, tùy theo yêu cầu tải trọng.
Điều chỉnh chiều cao: Ty ren cho phép điều chỉnh chiều cao của kích tăng, cây chống một cách chính xác.
Tạo liên kết ren: Ty ren tạo ra liên kết ren chắc chắn giữa các bộ phận, có thể điều chỉnh được.
Truyền tải trọng: Ty ren truyền tải trọng từ bộ phận này sang bộ phận khác thông qua mối ren.
Không vặn quá giới hạn: Không vặn ty ren ra quá 2/3 chiều dài để đảm bảo khả năng chịu lực.
Bảo dưỡng định kỳ: Tra dầu mỡ vào ren để tránh kẹt, rỉ sét.
Kiểm tra ren: Kiểm tra ren thường xuyên để phát hiện mòn, trượt ren.
| Phụ kiện | Chức năng chính | Đặc điểm |
| Chốt giàn giáo | Liên kết/cố định cấu kiện | Kích thước nhỏ, nhiều dạng |
| Măng sắt | Nối các đoạn cấu kiện | Có dạng nối theo kích thước ống |
| Ty ren | Liên kết, cố định, điều chỉnh | Kết hợp với đai ốc/phụ kiện |
| Khóa giàn giáo | Liên kết ống và cấu kiện | Có nhiều loại khóa |
| Kích tăng | Điều chỉnh cao độ | Hỗ trợ hệ chống đỡ |
Ba nhóm phụ kiện trên không hoàn toàn thay thế cho nhau. Mỗi loại đảm nhận chức năng riêng trong hệ thống.
Phụ kiện kết nối chất lượng kém có thể dẫn đến tuột, gãy, làm sập đổ toàn bộ hệ thống giàn giáo. Điều này gây nguy hiểm trực tiếp đến tính mạng của công nhân làm việc trên cao.
Phụ kiện kết nối tốt giúp việc lắp dựng và tháo dỡ giàn giáo diễn ra nhanh chóng, thuận tiện, tiết kiệm thời gian và nhân công.
Phụ kiện chất lượng cao, được bảo dưỡng tốt sẽ có tuổi thọ lâu dài, giảm chi phí thay thế và bảo trì.
Với những công trình sử dụng số lượng lớn giàn giáo, phụ kiện thường rất dễ thất thoát.
Nhà thầu có thể xây dựng quy trình:
Nhập kho → Kiểm tra → Phân loại → Cấp phát → Thu hồi → Kiểm tra → Bảo quản.
Có thể sử dụng mã sản phẩm hoặc bảng theo dõi để quản lý số lượng.
Đối với các phụ kiện nhỏ như chốt, đai ốc, măng sắt, nên bố trí thùng hoặc khay riêng để tránh thất lạc.
Công ty TNHH Giàn Giáo Việt Xô là đơn vị chuyên sản xuất và cung cấp giàn giáo, cốp pha thép cùng nhiều thiết bị xây dựng chất lượng cao cho các công trình trên toàn quốc.
Sản phẩm chính
Giàn giáo khung.
Giàn giáo nêm.
Cốp pha thép.
Kích tăng.
Xà gồ thép.
Mâm thao tác.
Phụ kiện giàn giáo.
Gia công cơ khí theo yêu cầu.
Lợi thế khi hợp tác với Việt Xô
Chủ động sản xuất tại nhà máy.
Sử dụng thép đạt tiêu chuẩn.
Gia công bằng máy móc hiện đại.
Mối hàn chắc chắn.
Kiểm tra chất lượng trước khi xuất xưởng.
Đa dạng lựa chọn bề mặt: sơn dầu hoặc mạ kẽm theo yêu cầu.
Hỗ trợ tư vấn giải pháp phù hợp với từng loại công trình và ngân sách.
Đội ngũ kỹ thuật của Việt Xô luôn sẵn sàng hỗ trợ khách hàng lựa chọn loại giàn giáo phù hợp nhất, đảm bảo hiệu quả đầu tư và an toàn trong quá trình thi công.
Chốt, măng sắt và ty ren là những phụ kiện nhỏ bé nhưng không thể thiếu trong bất kỳ hệ thống giàn giáo nào. Chúng chính là những "khớp xương" đảm bảo sự liên kết chặt chẽ, an toàn và hiệu quả cho toàn bộ hệ thống. Việc lựa chọn phụ kiện chất lượng cao, sử dụng đúng cách và bảo dưỡng định kỳ là yếu tố then chốt để đảm bảo an toàn lao động và thành công của mọi công trình.
