Vì Sao Cần Nắm Rõ Thông Số Kỹ Thuật Giàn Giáo?

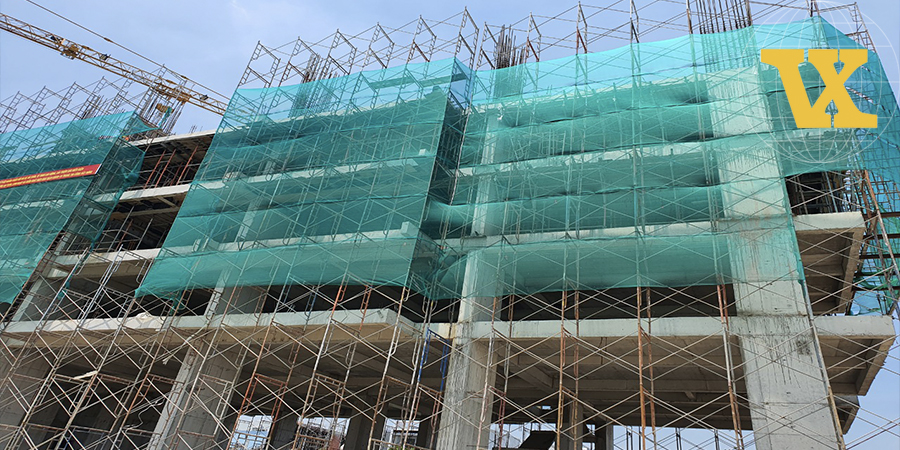

Trong ngành xây dựng, giàn giáo là thiết bị không thể thiếu trong hầu hết các công trình từ nhà ở dân dụng, nhà phố, biệt thự đến các dự án cao tầng, nhà xưởng và hạ tầng công nghiệp.

Giàn giáo có nhiệm vụ: tạo mặt bằng làm việc trên cao, hỗ trợ thi công kết cấu, chống đỡ hệ cốp pha, đảm bảo an toàn cho người lao động. Tuy nhiên, không phải tất cả các loại giàn giáo trên thị trường đều có chất lượng giống nhau.

Một hệ giàn giáo đạt chuẩn phải đáp ứng đầy đủ các yêu cầu kỹ thuật về: vật liệu sản xuất, kích thước, tải trọng, độ dày thép, chất lượng mối hàn, khả năng liên kết.

Việc hiểu rõ các thông số kỹ thuật sẽ giúp nhà thầu:

✓ Chọn đúng sản phẩm

✓ Đảm bảo an toàn công trình

✓ Tăng tuổi thọ thiết bị

✓ Tối ưu chi phí đầu tư

Giàn Giáo Đạt Chuẩn Là Gì?

Giàn giáo đạt chuẩn là hệ thống giàn giáo được sản xuất theo các tiêu chuẩn kỹ thuật quy định, đáp ứng khả năng chịu lực, độ ổn định và yêu cầu an toàn trong thi công xây dựng.

Một sản phẩm đạt chuẩn cần:

• Có nguồn gốc rõ ràng

• Được sản xuất từ vật liệu đạt yêu cầu

• Đảm bảo khả năng chịu tải

• Có kết cấu ổn định

• Được kiểm tra chất lượng trước khi xuất xưởng

Thông Số Kỹ Thuật Của Giàn Giáo Khung (Chữ H)

Giàn giáo khung (hay giàn giáo chữ H) là loại phổ biến nhất trong xây dựng dân dụng nhờ giá thành hợp lý và dễ lắp đặt. Theo TCVN 13662:2023, giàn giáo khung thép ống chế tạo sẵn thuộc loại giàn giáo được quy định tại Mục 9 của tiêu chuẩn. Dưới đây là các thông số kỹ thuật chuẩn:

Kích Thước Tiêu Chuẩn

Theo các nhà sản xuất uy tín, giàn giáo khung có các kích thước phổ biến sau:

Độ Dày Ống Thép – Yếu Tố Quan Trọng Nhất

Độ dày ống thép quyết định trực tiếp đến khả năng chịu tải và độ an toàn của giàn giáo:

• Tiêu chuẩn tối thiểu: 1.8mm (1.8ly)

• Khuyến nghị cho công trình lớn: 2.0mm (2ly)

• Phạm vi phổ biến: 1.6mm - 2.5mm

Cảnh báo: Tuyệt đối không sử dụng giàn giáo có độ dày dưới 1.6mm cho các công trình chịu tải trọng lớn, vì tiềm ẩn nguy cơ cong vênh và sập đổ rất cao.

Trọng Lượng Tham Khảo

Trọng lượng của giàn giáo tỷ lệ thuận với độ dày thép:

• Ống dày 1.6mm: ~9kg/khung 1.7m

• Ống dày 1.8mm: ~10kg/khung 1.7m

• Ống dày 2.0mm: ~12kg/khung 1.7m

Xử Lý Bề Mặt

Giàn giáo đạt chuẩn cần được xử lý bề mặt để chống rỉ sét và kéo dài tuổi thọ:

• Mạ kẽm nhúng nóng: Tiêu chuẩn cao nhất, độ bền 10-15 năm, phù hợp mọi công trình

• Sơn tĩnh điện: Độ bền trung bình, phù hợp công trình trong nhà

• Sơn dầu: Chi phí thấp, phù hợp công trình ngắn hạn

Phụ Kiện Đi Kèm

Một bộ giàn giáo khung hoàn chỉnh đạt chuẩn bao gồm:

• 2 khung giàn giáo

• 2 cặp giằng chéo (chiều dài 1.96m hoặc 1.71m tùy loại khung)

• Mâm giàn giáo (sàn thao tác)

• Kích tăng (kích U và kích bằng)

• Cùm giàn giáo (khóa giàn giáo)

• Thang giàn giáo (nếu cần)

Thông Số Kỹ Thuật Của Giàn Giáo Nêm (Ringlock)

Giàn giáo nêm (Ringlock) – còn gọi là giàn giáo mô đun, giàn giáo đĩa – được TCVN 13662:2023 định nghĩa tại Mục 8 là hệ thống giàn giáo có cấu tạo gồm các cột chống thép ống đã được hàn cố định các loại mâm khóa kiểu nêm, kiểu hoa thị theo khẩu độ cho trước (thường là 500mm).

Thông Số Cây Chống Đứng (Standard)

Cây chống đứng là bộ phận chịu lực chính của hệ Ringlock:

Lưu ý: Khoảng cách giữa hai vòng ring tiêu chuẩn là 500mm, tạo sự linh hoạt trong việc điều chỉnh độ cao khi thi công.

Thông Số Thanh Giằng Ngang (Ledger)

Thanh giằng ngang liên kết các cây chống đứng với nhau:

Thông Số Thanh Giằng Chéo (Diagonal Brace)

Thanh giằng chéo giúp tăng độ ổn định cho toàn hệ thống:

• Kích Thước 2820mm đường Kính Ống D42

• Kích Thước 2500mm đường Kính Ống D42

• Kích Thước 2120mm đường Kính Ống D42

• Kích Thước 1140mm đường Kính Ống D42

Thông Số Đĩa Hoa Thị (Ring) Và Chốt Nêm

• Đĩa hoa thị (mâm khóa): Độ dày từ 8mm - 10mm

• Chốt nêm (wedge): Độ dày từ 8mm - 10mm

Phân loại theo số lỗ:

• Loại 4 lỗ: Liên kết được 4 giằng giáo

• Loại 8 lỗ: Liên kết được 8 giằng giáo (ưu việt hơn)

Khả Năng Chịu Tải – Thông Số Quan Trọng Nhất Về An Toàn

Đây là thông số kỹ thuật quan trọng nhất quyết định độ an toàn của giàn giáo. Theo quy định, giàn giáo phải được kiểm định tải trọng bởi các đơn vị uy tín như QUATEST 3 (Trung tâm Kỹ thuật Tiêu chuẩn Đo lường Chất lượng 3) trước khi đưa vào sử dụng.

Yêu Cầu Hệ Số An Toàn Theo TCVN

Theo TCVN 13662:2023, hệ thống giàn giáo phải được thiết kế với hệ số an toàn phù hợp. Quy trình kiểm định tải trọng tại QUATEST 3 bao gồm:

• Gia tải theo từng cấp tải trọng

• Đo biến dạng, độ võng

• Quan sát khả năng làm việc của mối hàn và liên kết

• Đánh giá hệ số an toàn và tải trọng giới hạn

• Cấp chứng nhận kiểm định hợp pháp

Khả Năng Chịu Tải Của Giàn Giáo Khung

Theo kết quả kiểm định thực tế, giàn giáo khung 1.7m x 1.25m với độ dày thép 2.0mm có thể chịu được tải trọng lên đến 3.300 kg (33 kN) trong thử nghiệm 30 phút mà không có biến dạng hay hư hỏng.

Khả Năng Chịu Tải Của Giàn Giáo Ringlock

Giàn giáo Ringlock có khả năng chịu tải vượt trội nhờ thiết kế hiện đại:

• Tháp bốn chân tiêu chuẩn: Khoảng 10.000 kg (10 tấn) khi lắp dựng đúng kỹ thuật

• Hệ thống hạng nặng (Loại Z): Có thể vượt quá 55 tấn (546 kN) cho các công trình đặc biệt

Theo phân tích chuyên sâu, khả năng chịu tải của giàn giáo Ringlock phụ thuộc vào:

• Tải trọng tĩnh: Trọng lượng bản thân, người và vật liệu

• Tải trọng động: Lực từ thiết bị nâng hạ, di chuyển, tác động của gió

• Tải trọng tối đa: Giới hạn mà hệ thống có thể chịu được trước khi xảy ra biến dạng vĩnh viễn

Các Yêu Cầu Khác Theo Tiêu Chuẩn TCVN 13662:2023

Ngoài các thông số kỹ thuật cơ bản, TCVN 13662:2023 còn quy định nhiều yêu cầu quan trọng khác:

Yêu Cầu Về Sàn Công Tác

Mục 5 của tiêu chuẩn quy định chi tiết về sàn công tác và đơn vị sàn công tác:

• Ván sàn công tác kim loại và gỗ phải đáp ứng các yêu cầu về độ bền và kích thước

• Mâm giàn giáo phải được kiểm tra chất lượng trước khi sử dụng

Yêu Cầu Về Vật Liệu

Tiêu chuẩn viện dẫn các tài liệu về chất lượng vật liệu:

• TCVN 7755:2007 về ván gỗ dán

• TCVN 8044:2014 về gỗ và thử nghiệm cơ lý

Các Yêu Cầu Về Cáp Điện Và Thiết Bị An Toàn

Yêu Cầu Về An Toàn Khi Lắp Dựng Và Sử Dụng

Theo Mục 4 của TCVN 13662:2023, các yêu cầu chung đối với tất cả các loại giàn giáo bao gồm:

• Giàn giáo phải được lắp đặt trên nền vững chắc

• Phải có hệ thống chống rơi ngã cá nhân

• Phải được kiểm tra định kỳ và bảo dưỡng thường xuyên

Lựa Chọn Giàn Giáo Đạt Chuẩn Để Đảm Bảo An Toàn

Giàn giáo là một trong những thiết bị quan trọng nhất trên công trường xây dựng. Để đảm bảo an toàn và hiệu quả thi công, nhà thầu cần đặc biệt quan tâm đến các thông số kỹ thuật như: kích thước khung, đường kính ống thép, độ dày thép, tải trọng thiết kế, chất lượng mối hàn, hệ thống liên kết, khả năng chống gỉ.

Việc lựa chọn giàn giáo đạt chuẩn không chỉ giúp công trình vận hành an toàn mà còn mang lại hiệu quả kinh tế lâu dài.

Với kinh nghiệm nhiều năm trong lĩnh vực sản xuất thiết bị xây dựng, Việt Xô luôn nỗ lực cung cấp các giải pháp giàn giáo chất lượng cao, đáp ứng yêu cầu kỹ thuật và đồng hành cùng nhà thầu trong mọi công trình.
